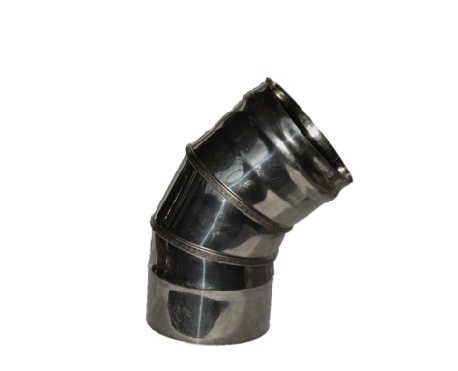

Одностенный отвод 45° (1ОТ45)

Описание: Одностенный отвод из нержавеющей стали дает возможность менять направление дымохода под углом 45°. Используется в случаях, когда необходимо обойти препятствие или установить трубы в удобном направлении.

Назначение: Позволяет выполнять отклонения дымохода от прямолинейной траектории.

Материал: Для производства используется нержавеющая сталь AISI 304, AISI 316, AISI 321, AISI 310, AISI 430, AISI 439.
Оставить заявку
Доставка: Владимир и область, Иваново и область, Москва и область, Нижегородская область, Ярославская область и другие регионы России.


D1 80 85 100 110 115 120 125 130 135 140 150 160 170 180 200 220 250 300 350 400 450 500 550 600 650 700
H1 137 138 144 147 149 151 153 154 156 158 161 165 168 172 179 186 197 214 232 281 298 316 334 351 369 387
F 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52
52 52
B 152 154 159 165 164 166 168 170 171 173 177 180 184 187 194 201 212 230 247 296 314 331 349 367 384 402
N 78 79 81 83 83 84 85 85 86 87 88 90 91 93 96 99 103 110 118 138 145 152 160 167 174 182
K 41 42 44 46 46 47 48 49 49 50 52 53 55 56 59 62 66 74 81 101 108 116 123 130 138 145
Масса 0,5 0,18 0,19 0,24 0,27 0,29 0,31 0,33 0,35 0,37 0,39 0,43 0,47 0,52 0,57 0,67 0,78 0,96 1,30 1,68 2,12 - - - - - -
Масса 0,8 - - 0,38 0,44 0,47 0,50 0,53 0,56 0,59 0,62 0,69 0,76 0,83 0,91 1,07 1,25 1,53 2,07 2,69 3,39 4,16 5,01 5,94 6,95 8,68 9,89

Масса 0,5 – масса изделия при толщине материала 0,5 мм
Масса 0,8 – масса изделия при толщине материала 0,8 мм
