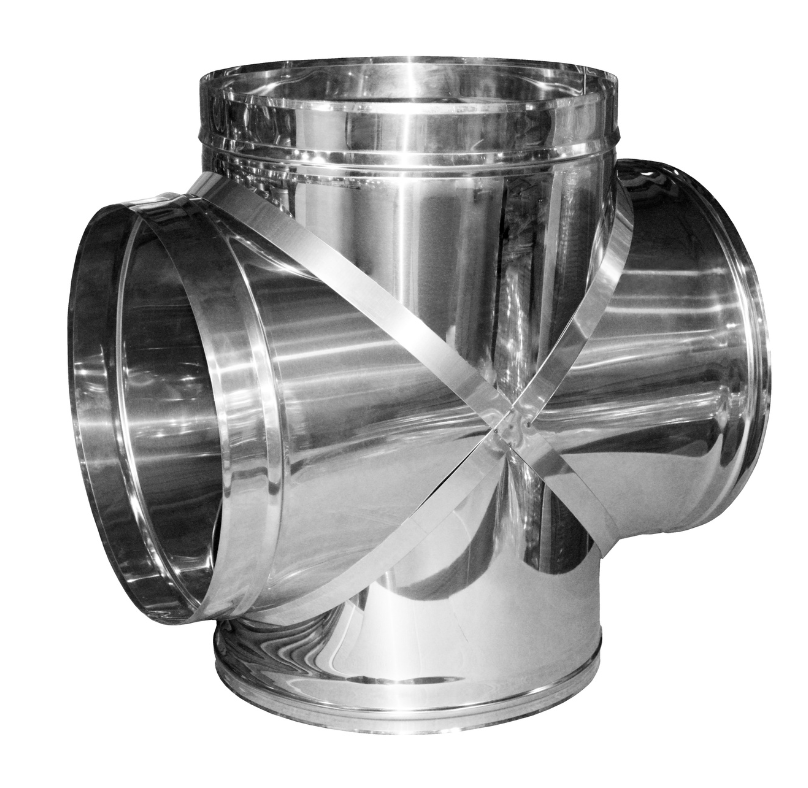

Одностенная крестовина (1КР)

Описание: Одностенная крестовина является соединительным элементом модульного дымохода. Она может объединить в одну систему дымовые каналы от двух разных теплогенераторов, а также обеспечивает доступ к отдельным участкам дымохода для очистки.

Назначение: Крестовина сводит в один канал дым с двух агрегатов или устанавливается с ревизией.

Материал: Для производства используется нержавеющая сталь AISI 304, AISI 316, AISI 321, AISI 310, AISI 430, AISI 439.
Оставить заявку
Доставка: Владимир и область, Иваново и область, Москва и область, Нижегородская область, Ярославская область и другие регионы России.
Эскиз 1КР.jpg


Масса 0,5 – масса изделия при толщине материала 0,5 мм
Масса 0,8 – масса изделия при толщине материала 0,8 мм

D1=D2=D3 80 85 100 110 115 120 125 130 135 140 150 160 170 180 200 220 250 300 350 400 450 500 550 600
650 700
H1=H2 260 265 280 290 295 300 305 310 315 320 330 340 350 360 380 400 430 480 530 580 630 780 830 880 930 980
F 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52 52
Z 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 140 140 140 140 140
Масса 0,5 0,46 0,49 0,59 0,66 0,69 0,73 0,76 0,80 0,84 0,87 0,95 1,03 1,11 1,19 1,36 1,53 1,81 2,31 - - - - - - - -
Масса 0,8 - - 0,94 1,05 1,11 1,16 1,22 1,28 1,34 1,40 1,52 1,64 1,77 1,90 2,17 2,45 2,90 3,70 4,57 5,51 6,53 9,61 10,97 12,40 13,91 15,49
