Прямоугольная крестовина (ПКПВ2, ПККВ)

Продукция

Описание: Крестовина состоит из основного участка прямоугольного сечения с установленными в него прямоугольными или круглыми врезками. Возможно изготовление врезок равного либо меньшего сечения относительно основы изделия.

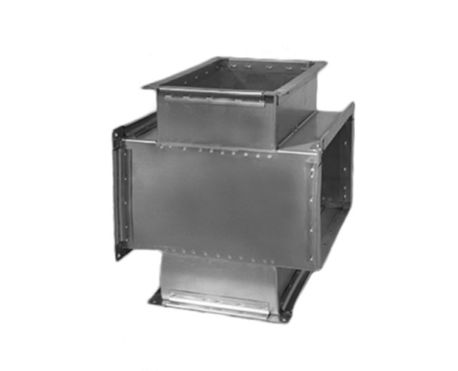

ПКПВ2 – прямоугольная крестовина прямоугольные врезки Тип 2

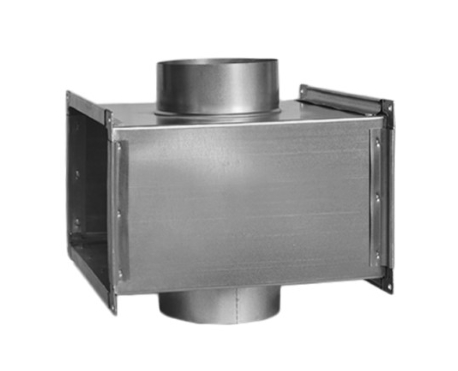

ПККВ – прямоугольная крестовина круглые врезки

Назначение: Используется для распределения воздушного потока в одной плоскости по четырем направлениям.

Материал: Изготавливается из оцинкованной стали толщиной 0,5-1мм.

Оставить заявку

Доставка: Владимир и область, Иваново и область, Москва и область, Нижегородская область, Ярославская область и другие регионы России.

Размеры
Пример записи

1. Сечение врезок
может быть любым
при условии,
что В2 ≤ В1.

2. При В1=В2=В3
Н=90 мм
(от большей врезки).

3. При В2 и В3 ≠ В1
врезки изготавливаются
по стандартам врезок
с толщиной металла
основной трубы.
Расстояние от торца
сечения А1хВ1
до врезки – 90 мм.

4. L строится исходя
из стороны А
большей врезки.

1. Шина ставится в зависимости от сечения (если большая сторона ≥ 1000, то шина 30) либо оговаривается заказчиком.

2. Врезки изготавливаются по стандартам КВПВ с толщиной металла основной трубы.

3. L строится исходя из диаметра большей врезки.

Сечение А1хВ1 (=А2хВ2 = А3хВ3), мм		L, мм	b, мм	S, м²	m, кг
100	100	280	0,5	0,16	0,79
150	100	330	0,5	0,23	1,06
150	150	330	0,5	0,26	1,22
200	100	380	0,5	0,30	1,36
200	150	380	0,5	0,33	1,52
200	200	380	0,5	0,37	1,68
250	100	430	0,5	0,38	1,70
250	150	430	0,5	0,41	1,86
250	200	430	0,5	0,45	2,02
250	250	430	0,5	0,49	2,18
300	100	480	0,5	0,47	2,09
300	150	480	0,5	0,50	2,24
300	200	480	0,5	0,54	2,40
300	250	480	0,5	0,58	2,56
300	300	480	0,5	0,61	2,71
400	150	580	0,5	0,72	3,12
400	200	580	0,5	0,75	3,28
400	250	580	0,5	0,79	3,44
400	300	580	0,5	0,82	3,60
400	400	580	0,5	0,90	3,91
500	100	680	0,5	0,93	4,01
500	200	680	0,5	1,00	4,32
500	250	680	0,5	1,04	4,48
500	300	680	0,5	1,08	4,63
500	400	680	0,5	1,15	4,95
500	500	680	0,5	1,22	5,26
600	150	780	0,5	1,26	5,36
600	200	780	0,5	1,30	5,51
600	250	780	0,5	1,33	5,67
600	300	780	0,5	1,37	5,83
600	400	780	0,5	1,44	6,14
600	500	780	0,5	1,51	6,46
600	600	780	0,7	1,58	9,48
700	200	880	0,7	1,63	9,61
700	250	880	0,7	1,66	9,83
700	300	880	0,7	1,70	10,05
700	400	880	0,7	1,77	10,49
700	500	880	0,7	1,84	10,93
700	600	880	0,7	1,92	11,37
700	700	880	0,7	1,99	11,81
800	250	980	0,7	2,04	11,95
800	300	980	0,7	2,07	12,17
800	400	980	0,7	2,14	12,61
800	500	980	0,7	2,22	13,05
800	600	980	0,7	2,29	13,48
800	700	980	0,7	2,36	13,92
800	800	980	0,7	2,43	14,36
1000	250	1180	0,7	2,90	16,83
1000	300	1180	0,7	2,94	17,05
1000	400	1180	0,7	3,01	17,49
1000	500	1180	0,7	3,08	17,93
1000	600	1180	0,7	3,15	18,37
1000	700	1180	0,7	3,22	18,81
1000	800	1180	0,7	3,30	19,25
1000	1000	1180	0,7	3,44	20,13
1200	300	1380	0,9	3,96	29,33
1200	400	1380	0,9	4,03	29,90
1200	500	1380	0,9	4,10	30,46
1200	600	1380	0,9	4,18	31,03
1200	700	1380	0,9	4,25	31,59
1200	800	1380	0,9	4,32	32,16
1200	1000	1380	0,9	4,46	33,29
1200	1200	1380	0,9	4,61	34,42
1400	400	1580	0,9	5,22	38,44
1400	500	1580	0,9	5,29	39,01
1400	600	1580	0,9	5,36	39,57
1400	700	1580	0,9	5,43	40,14
1400	800	1580	0,9	5,50	40,70
1400	1000	1580	0,9	5,65	41,83
1400	1200	1580	0,9	5,79	42,96
1400	1400	1580	0,9	5,94	44,09
1600	500	1780	0,9	6,63	48,68
1600	600	1780	0,9	6,70	49,24
1600	700	1780	0,9	6,78	49,81
1600	800	1780	0,9	6,85	50,37
1600	1000	1780	0,9	6,99	51,50
1600	1200	1780	0,9	7,14	52,63
1600	1400	1780	0,9	7,28	53,76
1600	1600	1780	0,9	7,42	54,90
