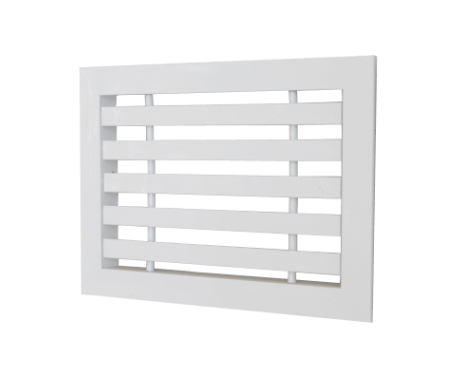

Решетка нерегулируемая (РВН1, РВН2, РВН3, РВНТ)

Описание: Конструктивно решетки состоят из рамы и жестко закрепленных, горизонтально расположенных жалюзи, которые крепятся стальными перемычками с декоративными алюминиевыми втулками. Различные профили (тип 1, 2, 3, Т) в данной серии решеток обеспечивают раздачу воздуха с разными углами отклонения воздушной струи.

Назначение: Решетки нерегулируемые серии РВН применяются в приточной вентиляции и системах кондиционирования воздуха. Предназначены для монтажа в воздуховоды или строительные проемы.

Материал: Изготавливаются из алюминиевого профиля.
Оставить заявку
Доставка: Владимир и область, Иваново и область, Москва и область, Нижегородская область, Ярославская область и другие регионы России.
Минимальные размеры изготавливаемых решеток – 100х200 (100х100 для РВНТ) мм.
Максимально допустимый размер решеток – 100х1500 (2000х2000 для РВНТ) мм.
Стандартный шаг между типоразмерами решеток составляет 50 мм.
Максимальное соотношение сторон – 1:6.
Дополнительно на решетки серии РВН1, 2, 3, Т может быть установлен регулятор расхода воздуха РРВ, а также на раме решетки могут быть изготовлены отверстия диаметром 3,5 мм для монтажа самонарезающими винтами.

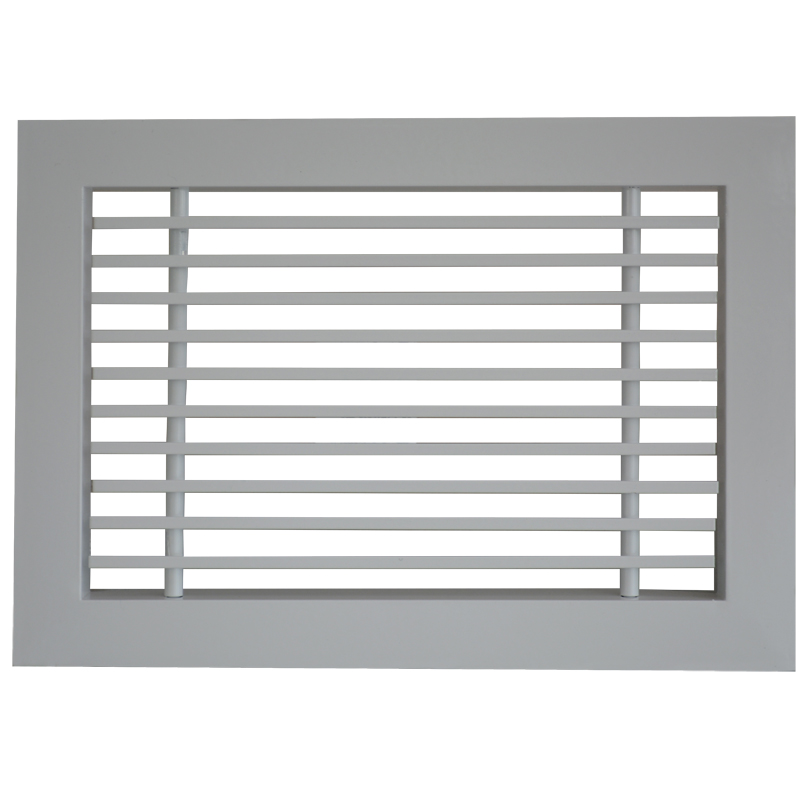

РВНТ

РВН Тип 1  Тип 2 Тип 3
 габ3.jpg габ4.jpg габ5.jpg


При заказе регулятора расхода воздуха отдельно от решетки запись будет выглядеть так: РРВ.2.300х300 [рег расх воздуха], где 2 – тип РРВ (для реш. РВН1; РВН2; РВН3; РВНТ), а 300х300 – размер решетки, на которую ставится регулятор.
Площади свободных сечений решеток РВН 1, 2, 3

Типоразмер Параметр Размер строительного проема по горизонтали, А (мм)
150 200 250 300 350 400 450 500 550 600
Размер
строительного
проема
по вертикали,
В (мм) 		150 Fcc, м2 0,009 0,012 0,016 0,020 0,023 0,027 0,030 0,034 0,038 0,041
200 Fcc, м2
 0,011 0,016 0,021 0,025 0,030 0,035 0,039 0,044 0,049 0,053
250 Fcc, м2
 0,014 0,020 0,025 0,031 0,037 0,043 0,048 0,054 0,060 0,066
300 Fcc, м2
 0,017 0,023 0,030 0,037 0,040 0,051 0,057 0,064 0,071 0,078
350 Fcc, м2
 0,019 0,027 0,035 0,043 0,051 0,059 0,066 0,074 0,082 0,090
400 Fcc, м2
 0,022 0,031 0,040 0,049 0,058 0,067 0,075 0,084 0,093 0,102
450 Fcc, м2
 0,024 0,034 0,044 0,054 0,064 0,074 0,085 0,095 0,105 0,115
500 Fcc, м2
 0,027 0,038 0,049 0,060 0,071  0,082 0,094 0,105 0,116 0,127
550 Fcc, м2
 0,029 0,042 0,054 0,066 0,078 0,090 0,103 0,115 0,127 0,139
600 Fcc, м2
 0,032 0,045 0,059 0,072 0,085 0,098 0,112 0,125 0,138  0,151
650 Fcc, м2
 0,035 0,049 0,063 0,078 0,092 0,106 0,121 0,135 0,149 0,164
700 Fcc, м2
 0,037 0,053 0,068 0,083 0,099 0,114 0,130 0,145  0,160 0,176
750 Fcc, м2
 0,040 0,056 0,073 0,089 0,106 0,122 0,139 0,155 0,172  0,188
800 Fcc, м2
 0,042 0,060 0,078 0,095 0,113 0,130 0,148 0,165 0,183 0,200
850 Fcc, м2
 0,045 0,064 0,082 0,101 0,119 0,138 0,157 0,175 0,194 0,212
900 Fcc, м2
 0,048 0,067 0,087 0,107 0,126 0,146 0,166 0,185 0,205 0,225
950 Fcc, м2
   0,071 0,092 0,112 0,133 0,154 0,175 0,195 0,216 0,237
1000 Fcc, м2
   0,075 0,096 0,118 0,140 0,162 0,184 0,206 0,227 0,249
1050 Fcc, м2
   0,078 0,101 0,124 0,147 0,170 0,193 0,216 0,239 0,261
1100 Fcc, м2
   0,082 0,106 0,130 0,154 0,178 0,202 0,226 0,250 0,274
1150 Fcc, м2
   0,086 0,111 0,136 0,161 0,186 0,211 0,236 0,261 0,286
1200 Fcc, м2   0,089 0,115 0,142 0,168 0,194 0,220 0,246 0,272 0,298
1250 Fcc, м2
     0,120 0,147 0,174 0,202 0,229 0,256 0,283 0,310
1300 Fcc, м2
     0,125 0,153 0,181 0,210 0,238 0,266 0,294 0,323
1350 Fcc, м2
     0,130 0,159 0,188 0,218 0,247 0,276 0,306 0,335
1400 Fcc, м2
     0,134 0,165 0,195 0,226 0,256 0,286 0,317 0,347
1450 Fcc, м2
     0,139 0,171 0,202 0,233 0,265 0,296 0,328 0,359
1500 Fcc, м2
     0,144 0,176 0,209 0,241 0,274 0,306 0,339 0,372

Диаграмма зависимости потери давления от площади свободного сечения решеток РВН 1, 2, 3

Площадь свободного сечения Fсс, м2
