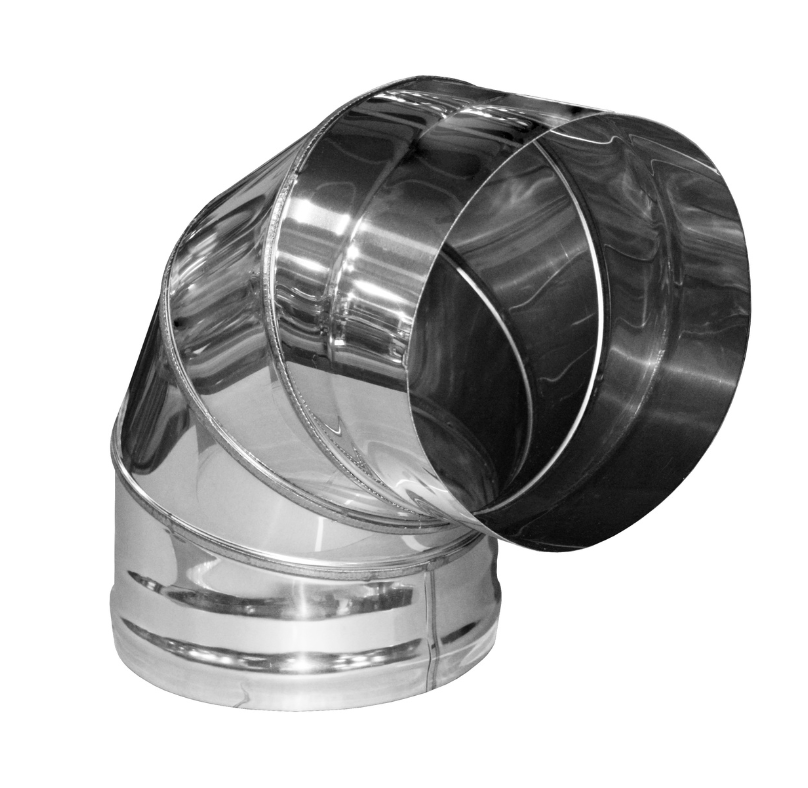

Одностенный отвод 90° (1ОТ90)

Описание: Одностенный отвод из нержавеющей стали дает возможность менять направление дымохода под углом 90°. Используется в случаях, когда необходимо обойти препятствие или установить трубы в удобном направлении.

Назначение: Отвод позволяет выполнять отклонения дымохода от прямолинейной траектории.

Материал: Для производства используется нержавеющая сталь AISI 304, AISI 316, AISI 321, AISI 310, AISI 430, AISI 439.
Оставить заявку
Доставка: Владимир и область, Иваново и область, Москва и область, Нижегородская область, Ярославская область и другие регионы России.
отвод 90.jpg


D1 80 85 100 110 115 120 125 130 135 140 150 160 170 180 200 220 250 300 350 400 450 500 550 600 650 700
H1 111 113 121 126 128 131 133 136 138 141 146 151 156 161 171 181 196 221 246 301 326 351 376 401 426 451
F 52 52 52 52 52 52 52 52 52 52 52 52 52
52 52
52
52 52 52 52 52
52 52 52
52 52
N 163 165 173 178 180 183 185 188 190 193 198 203 208 213 223 233 248 273 298 353 378 403 428 453 478 503
Масса 0,5 0,25 0,27 0,35 0,40 0,43 0,46 0,49 0,52 0,56 0,59 0,66 0,74 0,82 0,90 1,08 1,27 1,59 2,20 2,91 3,71 - - - - - -
Масса 0,8 - - 0,55 0,64 0,69 0,74 0,79 0,84 0,89 0,95 1,06 1,18 1,31 1,44 1,72 2,03 2,54 3,52 4,65 5,93 7,38 8,97 10,73 12,64 15,35 17,62

Масса 0,5 – масса изделия при толщине материала 0,5 мм
Масса 0,8 – масса изделия при толщине материала 0,8 мм
